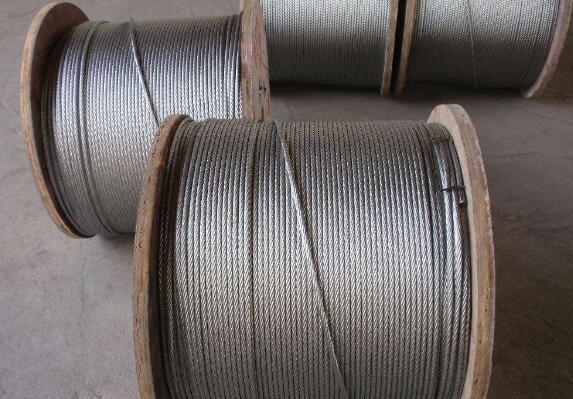

鍍鋅鋼絲繩分兩類：冷鍍鋅鋼絲繩和熱鍍鋅鋼絲繩。熱鍍鋅和冷鍍鋅在工藝上有這本質(zhì)的區(qū)別熱鍍鋅是靠物理的熱擴散作用形成鍍層，首先形成鐵一鋅化合物，相繼在鐵一鋅化合物表面生成純鋅層。而熱鍍鋅上鋅量最高值也不過593g/m2。熱鍍鋅會降低鋼絲的力學(xué)性能，要求強度高及耐腐蝕性高的鍍鋅鋼絲繩，多采用電鍍鋅鋼絲捻制。熱鍍鋅是在450－480度熔融的鋅液中鍍的鋅。
如何控制鍍鋅層質(zhì)量：
1、調(diào)整電鍍工藝參數(shù):嚴(yán)格控制鍍液pH值，鍍液pH值的大小直接影響鍍鋅鋼絲繩鍍鋅層的質(zhì)量，pH值控制不當(dāng)，會造成鍍層疏松；當(dāng) pH值大于3 時，鋼絲鍍層有細(xì)小枝晶產(chǎn)生的毛刺，表面不光滑。嚴(yán)格控制電流密度，從微觀形貌來看，電流密度越大，鋅層晶粒沉積越大，相應(yīng)的鋅層越不致密。反之則離子沉積越致密，鋅層面質(zhì)量越好。
2、調(diào)整水箱拉拔工藝參數(shù)：嚴(yán)格按照多道次小壓縮率拉拔，整套拉絲模材質(zhì)采用鎢鋼模具和聚晶模具組合，定徑帶長度為鋼絲直徑的 0.15，以保證鋅層的變形與鋼絲基體基本同步。冷卻循環(huán)系統(tǒng)采用噴淋的方式對拉絲模進(jìn)行冷卻，及時將拉絲機在高速拉拔中所產(chǎn)生的大量熱量帶走，保證鋼絲的質(zhì)量
經(jīng)過工藝的優(yōu)化，批量生產(chǎn)直徑0.80 mm電鍍鋅鋼絲繩，電鍍鋅層面質(zhì)量全部控制在80～90 g/m2，鋅層面質(zhì)量散差很��；不僅有效控制了電鍍鋅制繩原料鋼絲的鋅層面質(zhì)量，而且減少了不必要的浪費，降低了生產(chǎn)成本。
南京超力鋼繩有限公司致力于各類工程機械鋼絲繩、礦用鋼絲繩、電梯鋼絲繩、石油鋼絲繩等江蘇鋼絲繩的銷售，公司的設(shè)備先進(jìn)，資質(zhì)齊全，是具有潛力的江蘇鋼絲繩索具廠家，而且有專門的出售團隊滿意您的鋼絲繩批發(fā)，咨詢電話：13809047887
“生命最珍貴，安全第一位”是企業(yè)對質(zhì)量的承諾。
本文摘自：江蘇鋼絲繩 鋼絲繩批發(fā) 鋼絲繩廠家 南京鋼絲繩 www.dj2837.cn
上一篇：超力鋼繩介紹檢查鋼絲繩索具的不疏松性
下一篇：超力鋼繩介紹吊鉤的技術(shù)要求
